Principios de medición
Ofrecemos una amplia gama de principios de medición de nivel. Nuestro equipo de ingenieros le acompañará y asesorará para que obtenga el instrumento que mejor se adapte a la necesidad de nuestro cliente.
Conózcalos a continuación

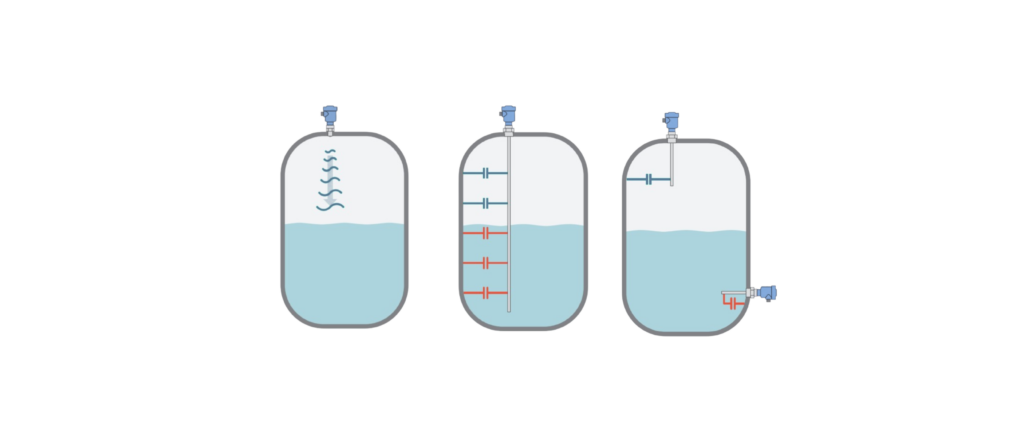

CAPACITIVO (interrupción de nivel y nivel continuo)
En la detección de nivel capacitiva, el sensor capacitivo y el depósito forman los dos electrodos de un condensador. Cualquier cambio en el nivel provoca un cambio en la capacidad, que se convierte en una señal de conmutación. Gracias a las versiones recortables de las sondas de cable y de varilla, los interruptores de nivel se adaptan a todo tipo de aplicaciones y se utilizan principalmente como protección contra sobrellenado y marcha en seco, y para la detección de aceite/agua y espuma.
Principales ventajas:
- El interruptor de nivel se puede instalar en cualquier posición. En medición continua el sensor permite medir sin puntos ciegos a lo largo de toda la longitud del sensor.
- Las versiones totalmente aisladas miden también en líquidos corrosivos.
- Medición de nivel económica para un funcionamiento sin mantenimiento.
RADAR (interrupción de nivel y nivel continuo)
En la medición de nivel radar sin contacto, el instrumento de medición envía una señal de microonda desde arriba hacia el producto, que refleja dicha señal. Mediante las señales de microonda recibidas por el instrumento de medición se calcula la distancia hasta la superficie del producto y el nivel. Para interrupción de nivel, la barrera de microondas funciona como una barrera de luz: el producto rompe el haz de microonda entre emisor y receptor, de modo que la señal se amortigua.
Principales ventajas
- La medición de nivel radar sin contacto destaca especialmente por su elevada precisión en la medición
- La medición no se ve afectada por el producto a medir ni las condiciones del proceso.
- Un ajuste sencillo ahorra tiempo
Ventajas de interrupción de nivel por radar:
- Detección de nivel en líquidos de alta pureza a través de la pared del depósito, sin necesidad de abrirlo.
- La barrera de microondas no entra en contacto con el producto, de modo que el sensor no se ensucia.
Radar de onda guiada (TDR) (Nivel continuo)
Para la medición de nivel con radar de onda guiada se conducen los impulsos radar a lo largo de una sonda de cable o de varilla y se reflejan en la superficie del producto. La sonda de medición del sensor TDR se ocupa de que la señal llegue al producto sin interrupciones. Este método de medición permite medir líquidos, sólidos a granel e interfase en líquidos.
Principales ventajas:
- La medición no se ve afectada por el ruido ni las oscilaciones de la presión o la temperatura, ni tampoco por los cambios en la densidad, la generación de espuma, el vapor o el polvo.
- Las adherencias en la sonda o en la pared del depósito apenas afectan la medición.
- El ajuste guiado permite una puesta en marcha sencilla, rápida y segura.

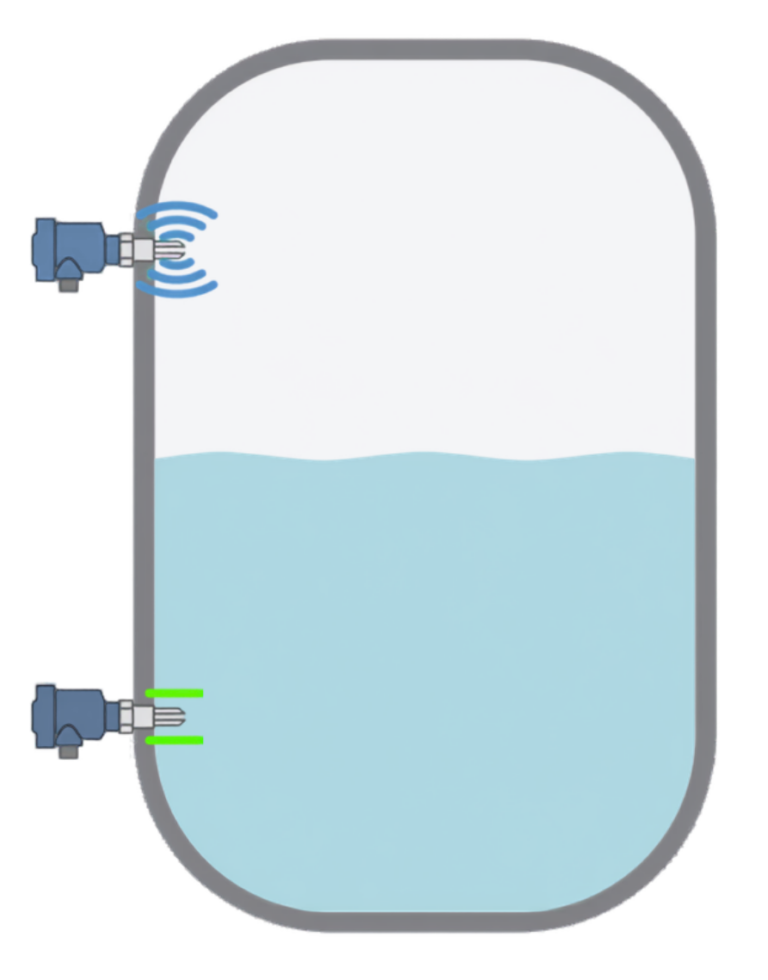

VIBRACIÓN (Interrupción de nivel)
En la detección de nivel con interruptor de nivel vibratorio se activa la vibración de una horquilla. Si la sonda vibrante entra en contacto con el producto, la vibración cambia y el interruptor de nivel vibratorio emite una orden de conmutación. Los interruptores de nivel vibratorio se utilizan como protección contra sobrellenado o alarma de vacío.
Principales ventajas:
- La fácil puesta en marcha sin ajuste ahorra tiempo y reduce costes
- Detección de nivel segura que no se ve afectada por la posición de montaje, la presión, la temperatura, la espuma y la viscosidad
- Costes de funcionamiento bajos, ya que no precisa mantenimiento
CONDUCTIVO (Interrupción de nivel)
Si los electrodos del interruptor de nivel conductivo entran en contacto con un líquido conductor, empieza a fluir una pequeña corriente alterna. A continuación, la electrónica activa una orden de conmutación. Los interruptores de nivel conductivos se utilizan en todos los sectores de la tecnología de medición industrial, por ejemplo, como prevención de sobrellenado, control de bombas o protección contra marcha en seco.
Principales ventajas:
- Detección de nivel sencilla, robusta y económica.
- Los interruptores de nivel se pueden instalar en cualquier posición.
- Detección de diversos puntos de conmutación dentro de un depósito
PRESIÓN DIFERENCIAL (Presión/ Nivel continuo)
En la medición de presión diferencial distintas presiones actúan desde dos lados sobre una celda de medición de presión diferencial llena de aceite. Dicha celda convierte la presión diferencial en una señal electrónica. La medición de presión diferencial permite medir la presión, el nivel, la densidad y el caudal en líquidos, suspensiones, gases y vapores.
Principales ventajas:
- Amplio espectro de aplicación gracias a su amplia selección de rangos de medición y conexiones a proceso
- Los transmisores de presión diferencial también miden la presión diferencial de unos pocos mbar
- Gracias al sello separador también se pueden medir de forma fiable productos con temperaturas extremas
